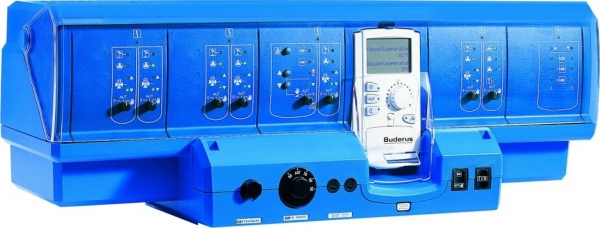

Buderus Система управления Logamatic 4321 RU (7747311679)

Модульная цифровая система управле-ния для установки на котлах средней ибольшой мощности
• Применяется
как система управления для низкотемпературныхи конденсационных котлов
для управления отопительными системамис одним котлом

• Базовая комплектация включает:
модуль-контроллер CM431
центральный модуль ZM434
пульт управления MEC2
приборы безопасности, проверенные по DIN
регулируемый предохранительный ограничитель температуры STB до 120°С
регулятор температуры котловой воды TR до 105°С
модуль блока питания NM482
модуль шины BM492

• Функцональные модули и цифровой пульт управления расположены в пластмассовом корпусе с откидной крышкой
• Кнопка контроля дымовых газов
• Переключатель котлового контура
• Переключатель горелки с кнопками модуляции “выше/ниже”
• 4 свободных разъема для модулей
• Разъем для сервисного модуля Servicetool
• Соединительные штекеры с цветовой и цифровой маркировкой на соответсвующем фукциональном модуле
• Переключатель аварийного режима горелки
• Полная электрическая разводка
• Степент защиты IP 40
• Не создает помех для радио и телевидения
• 2 отдельных предохранительных контура
• Корпус из маркированного утилизируемого материала
• С универсальной системой быстрого тажа
• В комплект входит кабель 2-ой ступени горелки
• В комплект входят датчики наружной температуры и котловой воды
• Возможно расширение функциональными модулями системы Logamatic 400
• Связь через шину ECOCAN
• Передача данных, дистанционный ввод параметров через систему дистанционного управления Logamatic

Основные функции молуляконтроллера СМ431 и центрального модуля ZM434
• Управление одноступенчатой, двухступенчатой, модулированной горелкой или двумя одноступенчатыми горелками
• Включение ступенчатой горелки через контакты “ступень1” и “ступень2”
• Управление модулированной горелкой на выбор трехпозиционным ступенчатым регулятором или регулированием млщности через выход 0-10В
• Вход для переключения условий эксплуатации при использовании двухтопливных горелок
• Обеспечение условий эксплуатации низкотемпературных и Ecostream-котлов через регулирование котлового контура
• Регулирование котлового контура исполнительным органом и включение насоса котлового контура в зависимости от потребности; гидравлическая блокировка
• Возможно регулирование через выход 0-10 В частоты вращения насоса котлового контура в зависимости от текущей мощности котла
• Переключение летнего/зимнего времени по календарю
• Светодиодная индикация
несправности модуля
неисправности горелки
ступеней горелки
модуляции
летнего режима
насмоса котлового контура
исполнительного органа котлового контура

Базовая система управления 4321 с пультом МЕС2
• Цифровой пульт управления для ввода, опроса и индикации всех параметров си-стемы, применяется как для дистанционное управление в помещении или устанавливается в систему управления
• Со встроенным датчиком комнатной температуры и приемником радиоcиг-налов.

Базовая система управления4322 с дисплеем котла, без пультауправления МЕС2
• Для управления ведомого котла в уста-новках с несколькими котлами
• Индикация температуры котловой воды
• Управление системой 4322 через пульт МЕС2 другой системы управления, например, 4321
