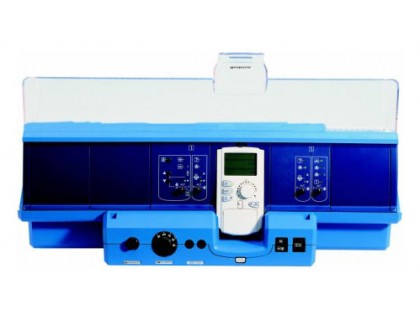

Система управления Buderus Logamatic 4324 (без MEC2H)

Система управления Buderus Logamatic 4324 применяется на напольных, газовых и дизельных котлах, работающих с предохранительным ограничителем температуры до 120°C. Может реугировать работу одноступенчатых, двухступенчатых, модулированных, а также двухтопливных горелок. Эта система управления специально разработана для отопительного оборудования с высокой температурой котловой воды.

Со стратегическим модулем FM459 Logamatic 4324 может управлять отопительной системой с несколькими котлами (максимум до восьми). При этом, система управления устанавливается на каждый котёл.

Комплект поставки системы управления Buderus Logamatic 4324:

Датчик наружной температуры FA;
Датчик FK для измерения температуры котловой воды до 120°C;
Дополнительный датчик FZ для измерения температуры подающей и обратной линий;
Монтажный комплект с креплением датчика для установки в погружную гильзу;
Провод горелки для 1-ой и 2-ой ступени.
Цифровая система управления состоит из нескольких базовых узлов: модуль-контролер CM431; центральный модуль ZM437; модуль блока питания NM482; шина BM492. Благодаря наличию этих модулей, автоматика может выполнять такие функции, как: тест дымовых газов, переключение горелки и электронное управление температурой.

Система управления оснащена четырьмя свободными разъемами для подключения дополнительных модулей. Для расширения функциональных возможностей системы, компания Будерус разработала модули FM459, ZM438, FM448.

В связи с тем, что система управления Buderus Logamatic 4324 разработана специально для котлов с высокой температурой воды, существует ряд особенностей, которые надо учитывать при выборе этого блока управления.

Может устанавливаться только специальный пульт управления MEC2H.
Механический регулятор температуры работает только при аварийном режиме горелки. В этом случае, вручную можно задавать температуру котла до 105°C.
В автоматическом режиме работает только электронный регулятор.
При превышении заданной максимально допустимой температуре котловой воды (максимум 120 °C), предохранительный ограничитель температуры (STB) выключает горелку, чтобы защитить котёл от перегрева.
Технические характеристики
Предохранитель системы управления (А): 2х10.
Степень защиты: IP 40.
Комплект поставки: модуль-контролер CM431; центральный модуль ZM437; регулируемый предохранительный ограничитель температуры; модуль блока питания NM482; шина BM492.
Размеры Ш/В/Г (мм): 660/240/230.
Потребляемая мощность (ВА): 5.
Температура окружающего воздуха при эксплуатации (°С): от 5 до 50.
