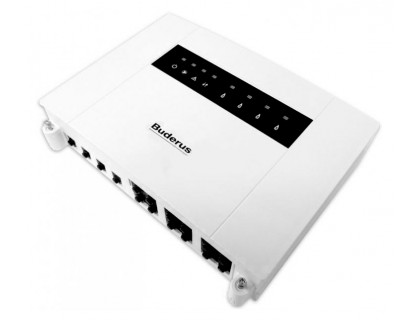

Модуль управления каскадом Buderus MCM10

Модуль BUDERUS MCM10 - модуль управления каскадом.Модули MCM10 предназначены для регулирования каскадных систем. Каскадная система представляет собой отопительную систему, в которой для обеспечения большей теплопроизводительности параллельно подключены несколько отопительных приборов.

Модули MCM10 рассчитаны на управление только отопительными приборами с Logamatic EMS, имеющими возможность подключения к шине. У напольных котлов модуль MCM10 пригоден только для управления газовыми котлами с модулированной горелкой без условий эксплуатации.

Один модуль управляет каскадом из 4-х EMS котлов, максимум 16 EMS котлов в касакаде с помощью 4х4 MCM10+RC35.


Функции модуля BUDERUS MCM10

Регулирование температуры отопления в каскадных системах MCM10

Модули MCM10 управляют отопительными приборами в зависимости от потребности в тепле, рассчитанной регулятором отопления. Поэтому для регулирования по потребности в тепле модули MCM10 должны всегда работать вместе с регулятором отопления.

Приготовление горячей воды для ГВС в каскадных системах с MCM10

Гидравлическое и электрическое подключение баков-водонагревателей может быть выполнено непосредственно к отопительному котлу (исполнение с бойлером).

– Управление приготовлением горячей воды для ГВС берет на себя отопительный прибор. Когда приготовление горячей воды активно, управление отопительным прибором модулем MCM10 отсутствует. При поступлении запроса на тепло включается другой отопительный прибор.

– Если в системе с регулятором отопления с 2-проводным шинным управлением приготовление горячей воды происходит по таймеру, то отопительный прибор, к которому подключен бойлер, должен подсоединяться к клеммам 17 и 18 модуля MCM10

Внутренняя функция защиты от замерзания

Модуль MCM10 имеет внутреннюю функцию защиты от замерзания: при снижении температуры подающей линии ниже 7 °C отопительный прибор включается и работает до достижения температуры подающей линии 15 °C.

Принципы каскадного регулирования

При поступлении запроса на тепло от регулятора отопления сначала включается один отопительный прибор, отопительная мощность которого при необходимости повышается до максимального значения. Только после этого стартует следующий отопительный прибор. Последовательность включения отопительных приборов автоматически задается модулем MCM10. Модуль MCM10 равномерно распределяет время работы горелок на всех отопительных приборах. При этом учитываются как часы работы в отопительном режиме, так и в режиме приготовления горячей воды для ГВС. Это повышает срок службы отопительных приборов. При прерывании подачи напряжения на модуль MCM10 счетчик рабочих часов в модуле MCM10 сбрасывается на ноль.

Управление отопительным насосом

В отопительных системах только с одним отопительным контуром отопительный насос может быть подключен непосредственно к модулю MCM10 (MCM10-Master). Отопительный насос – работает до тех пор, пока работает хотя бы один насос одного из отопительных приборов или – ненадолго включается через каждые 24 часа простоя насоса (защита от заклинивания).

Внешний коммутационный контакт

Модуль MCM 10 имеет внешний коммутационный контакт. Этот внешний переключающий контакт может опционально применяться, например, для подключения реле контроля температуры для защиты обогрева полов от высокой температуры воды. Если коммутационный контакт разомкнут, то модуль MCM10 отключает все котлы. Как только контакт замыкается, то отопительные котлы снова готовы к работе.

Существуют три возможности индикации рабочих параметров и неисправностей :

– на дисплее отопительного прибора

– через дистанционную сигнализацию неисправности

– светодиодами на модуле MCM10
